informasi

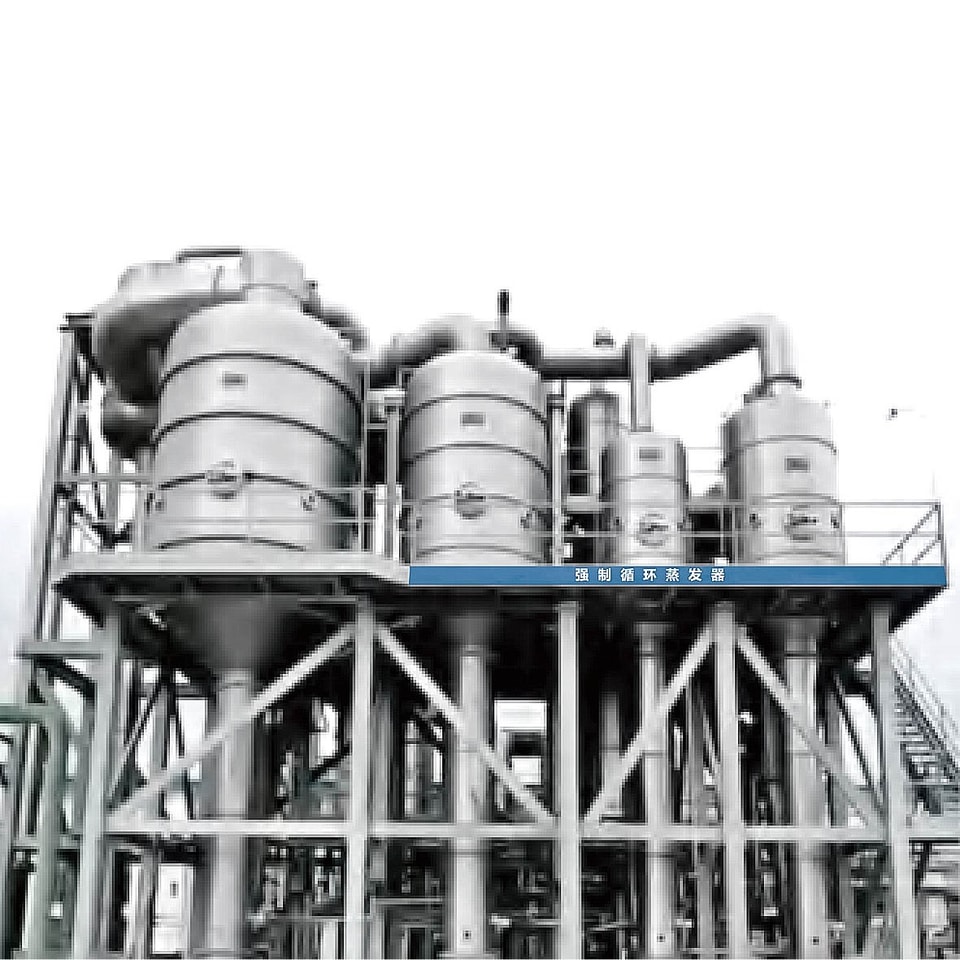

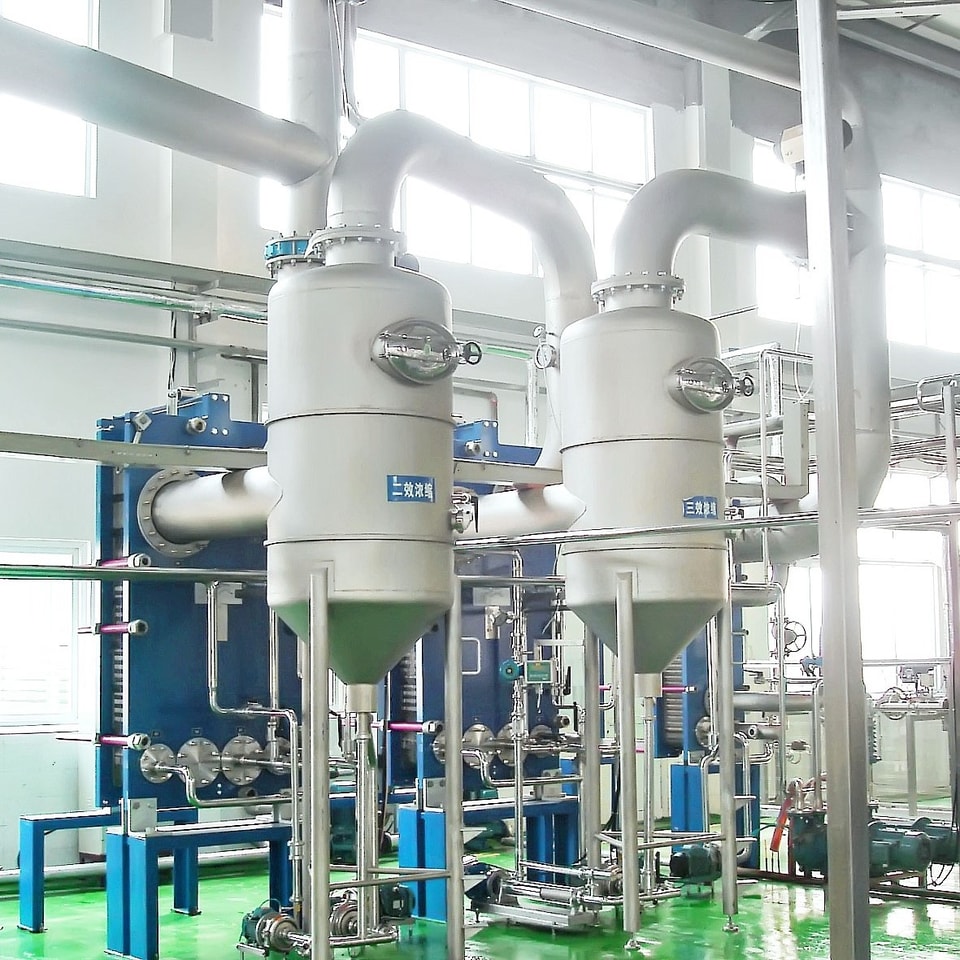

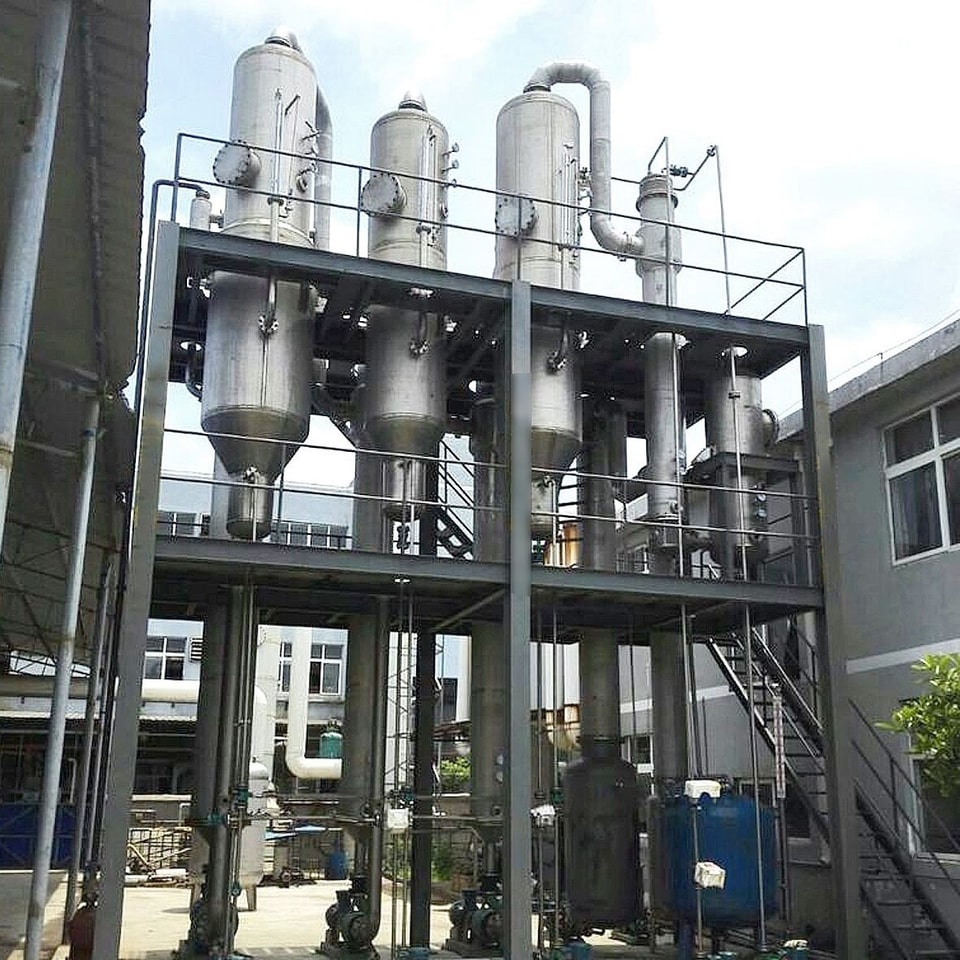

Evaporator sirkulasi paksa adalah peralatan penguapan yang dapat memproses larutan berkonsentrasi tinggi secara efisien. Peralatan ini menggunakan pompa sirkulasi paksa untuk mengalirkan larutan dengan cepat secara konveksi di dalam tabung penukar panas, guna meningkatkan laju penguapan dan efektivitas perpindahan panas.
Prinsip kerja evaporator sirkulasi paksa adalah sebagai berikut:
1. Setelah larutan masuk ke peralatan, larutan mengalami pertukaran panas melalui pra-pemanas dan dipanaskan hingga suhu yang mendekati titik didih, sehingga membantu meningkatkan efisiensi penguapan.
2. Larutan yang telah dipanaskan awal masuk ke badan utama evaporator, tempat pertukaran panas terjadi dengan tabung penukar panas pada dinding bagian dalam evaporator. Evaporator dilengkapi pompa sirkulasi paksa yang dapat mensirkulasikan larutan dengan cepat, membentuk gerakan konvektif yang kuat, menjaga kontak yang baik antara larutan dan permukaan tabung penukar panas, serta mempercepat laju perpindahan panas.
3. Karena adanya pompa sirkulasi paksa, larutan akan terus bersirkulasi di dalam evaporator, sehingga proses penguapan menjadi lebih seragam dan efisien. Pada saat yang sama, di bawah aksi sirkulasi paksa, zat padat dalam larutan juga akan tetap berada dalam keadaan tersuspensi, sehingga tidak mudah berkerak atau mengendap pada permukaan perpindahan panas.
Selama proses penguapan, air dalam larutan perlahan menguap, sementara zat pekatnya semakin meningkat. Larutan pekat kemudian dikeluarkan melalui saluran di bagian bawah evaporator, sedangkan uap air yang dihasilkan oleh penguapan dikeluarkan melalui saluran di bagian atas evaporator.
Evaporator sirkulasi paksa memiliki keunggulan sebagai berikut:
1. Efisien dan hemat energi: Dengan sirkulasi paksa, perpindahan panas dan penguapan berkecepatan tinggi dapat dicapai pada suhu yang relatif rendah, sehingga secara signifikan meningkatkan tingkat pemanfaatan energi termal peralatan dan mengurangi konsumsi energi.
2. Menangani larutan berkonsentrasi tinggi: Karena efek konveksi yang kuat, evaporator sirkulasi paksa dapat menangani larutan berkonsentrasi tinggi, terutama untuk larutan kental atau yang mengandung partikel padat.
3. Kemampuan antikerak yang kuat: Sirkulasi paksa mencegah zat padat membentuk kerak dan mengendap pada permukaan tabung penukar panas, sehingga membantu memperpanjang masa pakai peralatan serta mengurangi frekuensi perawatan dan pembersihan.
Evaporator sirkulasi paksa banyak digunakan di industri kimia, makanan, dan farmasi, serta memainkan peran penting dalam proses seperti konsentrasi larutan dan pengolahan air limbah. Pemilihan yang tepat harus dilakukan berdasarkan faktor-faktor seperti karakteristik larutan, suhu titik didih, dan material tabung penukar panas saat perancangan, agar memperoleh kinerja operasi dan manfaat ekonomi terbaik.
Karakteristik kinerja
Penampilan yang indah, rancangan sistem lengkap yang wajar, operasi stabil, efisiensi tinggi dan hemat energi, konsumsi uap rendah;Rasio konsentrasi tinggi, tipe sirkulasi paksa, memudahkan cairan dengan viskositas tinggi mengalir untuk penguapan, waktu konsentrasi singkat.
Desain khusus, melalui operasi sederhana, dapat dialihkan untuk mengubah efek, guna menyesuaikan produksi berbagai produk.
Suhu penguapan rendah, panas dimanfaatkan sepenuhnya, bahan cair dipanaskan dengan lembut, cocok untuk konsentrasi bahan peka panas;
Melalui sirkulasi paksa di dalam evaporator, pemanasan merata di dalam pipa, koefisien perpindahan panas tinggi, sehingga dapat mencegah fenomena 'dinding kering';
Cairan dipisahkan sekali lagi setelah masuk ke separator, memperkuat efek pemisahan; membuat seluruh perangkat memiliki elastisitas operasi yang luas;
Seluruh perangkat memiliki struktur kompak, luas area yang ditempati kecil, struktur sederhana dan aliran yang lancar, mewakili arah pengembangan peralatan penguapan skala besar;
Pengisian bahan kontinu, level cairan umpan dan konsentrasi yang dibutuhkan dapat dikendalikan;
Penguapan: dirancang sesuai kebutuhan pelanggan.
Ruang lingkup aplikasi
Ruang lingkup penggunaan: evaporator sirkulasi paksa tipe efek tunggal, ganda, tiga efek, dan multi-efek, cocok untuk konsentrasi suhu rendah pada bahan berkonsentrasi tinggi, viskositas tinggi, serta mengandung padatan tak larut seperti makanan, farmasi, kimia, rekayasa biologi, rekayasa lingkungan, daur ulang limbah, dan sektor lainnya.
Karakteristik
1、Mengadopsi tipe dua efek, tingkat pemanfaatan uap tinggi, konsumsi energi rendah;
2、Proses tertutup penuh, penguapan cepat pada suhu rendah, sehingga warna alami, rasa, dan aroma tetap terjaga dengan baik.
3、Pemanasan cepat dengan efisiensi tinggi dan kemampuan antikerak yang kuat.
4、Pada skala besar untuk rasio konsentrasi, produk di antara berbagai efek dapat didaur ulang secara terpisah, sehingga rasio konsentrasi dapat diatur dalam rentang yang luas.
Parameter teknis
Penguapan dirancang sesuai kebutuhan pelanggan
Model | BYQX-2-3 | BYQX-2-5 | BYQX-2-10 | BYQX-2-20 | BYQX-2-30 |
Penguapan air (kg/jam) | 3000 | 5000 | 10000 | 20000 | 30000 |
Konsumsi uap (t/jam) | 1,2-1,65 | 2-2,75 | 4-5,5 | 8-11 | 12-16,5 |
Tekanan uap (Mpa) | 0,4-0,8 | ||||
Penguapan air/1 ton uap | 1,8-2,5 | ||||
Ukuran luar (P x L x T) m | 6,7x4,4x8,6 | 7,2x4,8x11,5 | 8,5x5,4x11,5 | 9,6x6x13,5 | 13x6,5x13,5 |
