Penukar panas pelat adalah perangkat pertukaran panas yang umum digunakan untuk memindahkan panas pada fluida. Alat ini terdiri dari serangkaian pelat logam yang disusun sejajar, di mana satu fluida mengalir melalui saluran selang-seling dan fluida lainnya mengalir melalui saluran yang bersebelahan, sehingga terjadi perpindahan panas di antara keduanya.

Prinsip kerja penukar panas pelat adalah sebagai berikut:

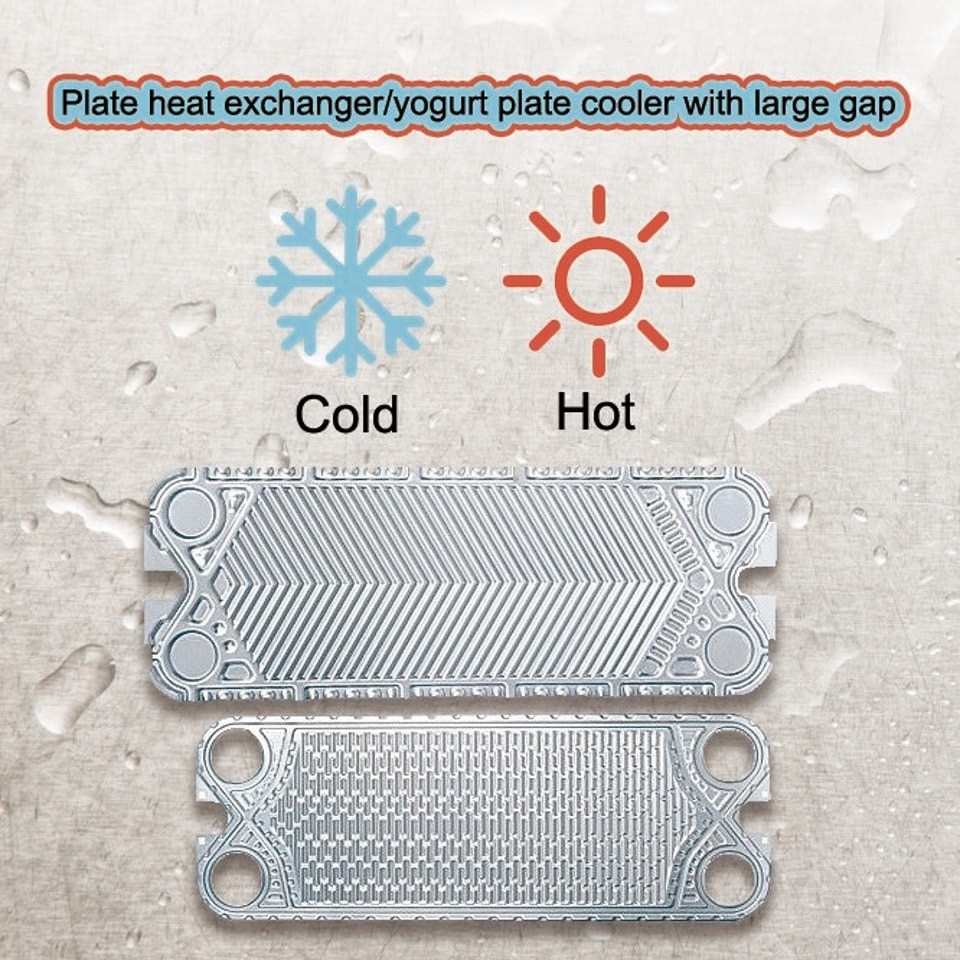

1. Struktur pelat:Penukar panas pelat tersusun dari beberapa pelat tipis, biasanya terbuat dari logam (seperti baja tahan karat). Pelat-pelat tipis ini dihubungkan melalui gasket penyegel dan pengencang, sehingga membentuk beberapa saluran.
2. Pembagian aliran fluida:Dua fluida berbeda (yang bisa berupa cairan atau gas) mengalir melalui saluran yang berbeda pada penukar panas pelat. Satu fluida masuk ke saluran selang-seling, disebut fluida sumber panas, sedangkan fluida lainnya melewati saluran yang bersebelahan, disebut fluida kerja.
3. Perpindahan panas:Saat fluida sumber panas dan fluida kerja melewati dinding pelat, panas dipindahkan dari fluida bersuhu lebih tinggi ke fluida bersuhu lebih rendah, sehingga terjadi pertukaran panas.
4. Metode utama perpindahan panas:Penukar panas pelat terutama memindahkan panas melalui konveksi dan konduksi panas. Biasanya, fluida sumber panas dan fluida kerja mengalir silang di antara saluran yang bersebelahan, sehingga meningkatkan efek konduksi panas dan memperbaiki efisiensi perpindahan panas.
5. Pemisahan fluida:Untuk memastikan kedua fluida terisolasi dan mencegah pencampuran, penukar panas pelat biasanya dilengkapi langkah penyegelan yang tidak bocor.

Keunggulan penukar panas pelat:
1. Perpindahan panas yang efisien:Berkat desain dinding pelat yang dapat memperluas luas permukaan dan kecepatan aliran fluida yang tinggi, penukar panas pelat memiliki efisiensi perpindahan panas yang sangat baik.
2. Struktur ringkas:Penukar panas pelat menggunakan susunan pelat tipis secara paralel, sehingga membutuhkan ruang yang relatif lebih sedikit dan cocok untuk kondisi dengan ruang terbatas.
3. Sensitivitas suhu rendah:Karena konduktivitas termal pelat logam yang baik, penukar panas pelat bereaksi cepat terhadap perubahan suhu, sehingga memungkinkan kontrol dan penyesuaian suhu yang lebih akurat.
4. Mudah dirawat dan dibersihkan:Karena penukar panas pelat dapat dibongkar, pembersihan dan perawatannya relatif mudah.
Penukar panas pelat banyak digunakan di bidang industri, terutama di bidang seperti rekayasa kimia, pengolahan makanan, farmasi, sistem pendingin, dan sistem pemanas. Alat ini memiliki kinerja pertukaran panas yang efisien dan dapat memberikan keuntungan penghematan energi serta pemanfaatan sumber daya.

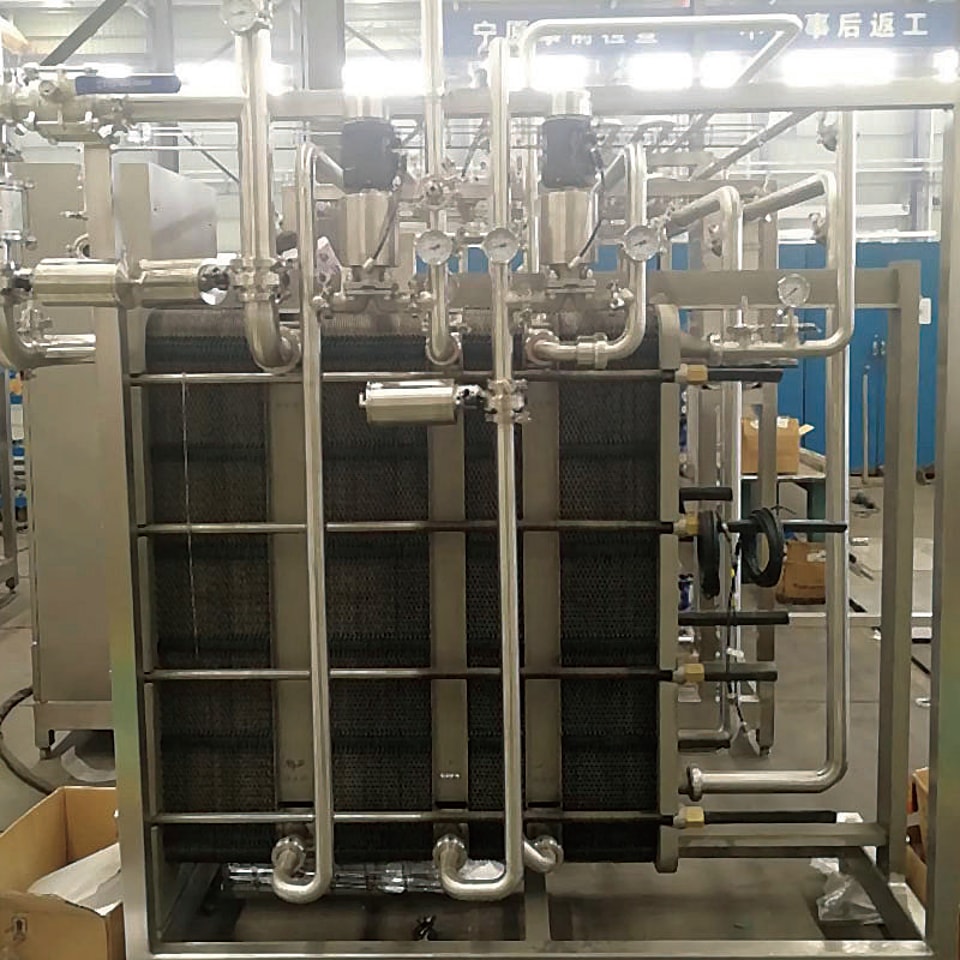

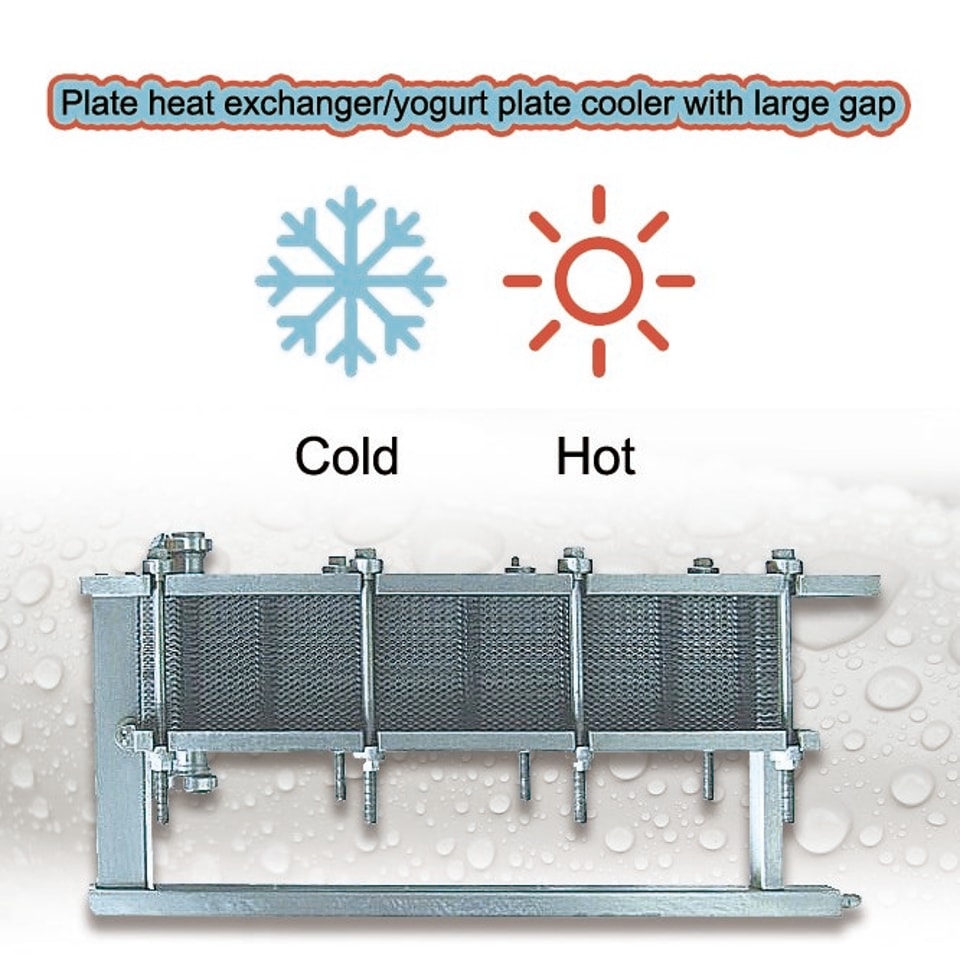

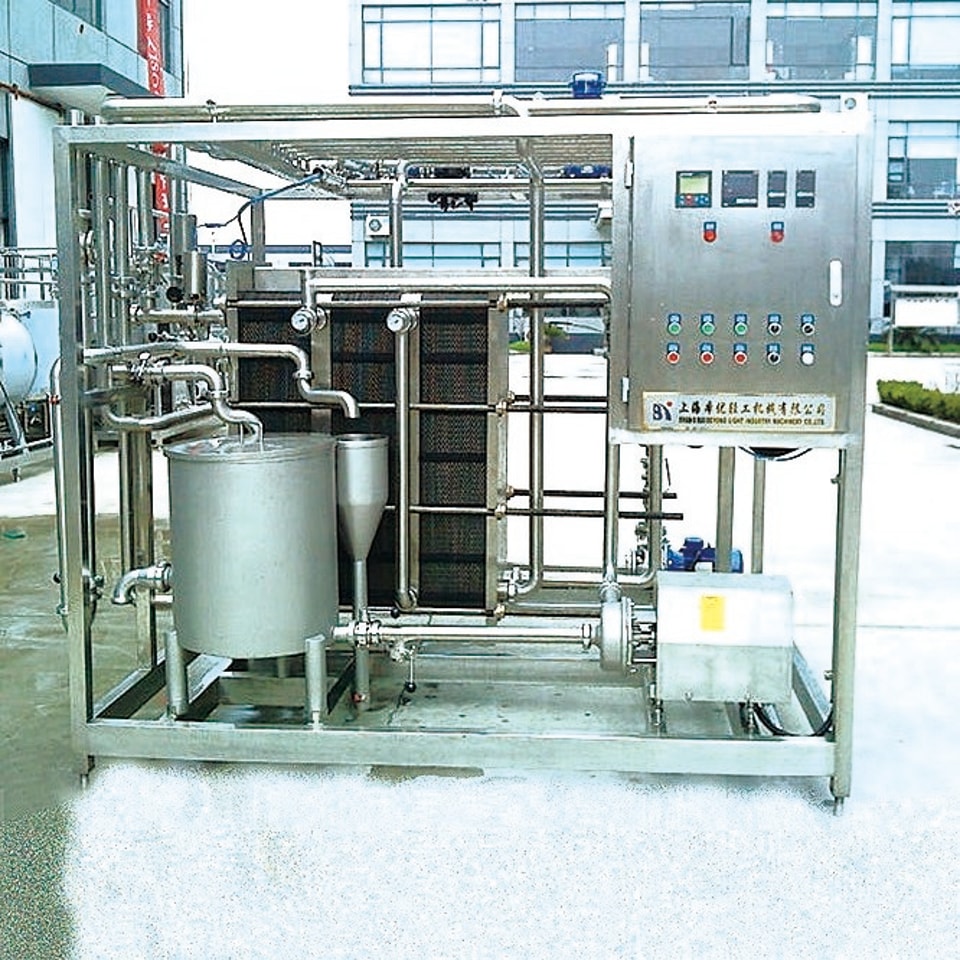

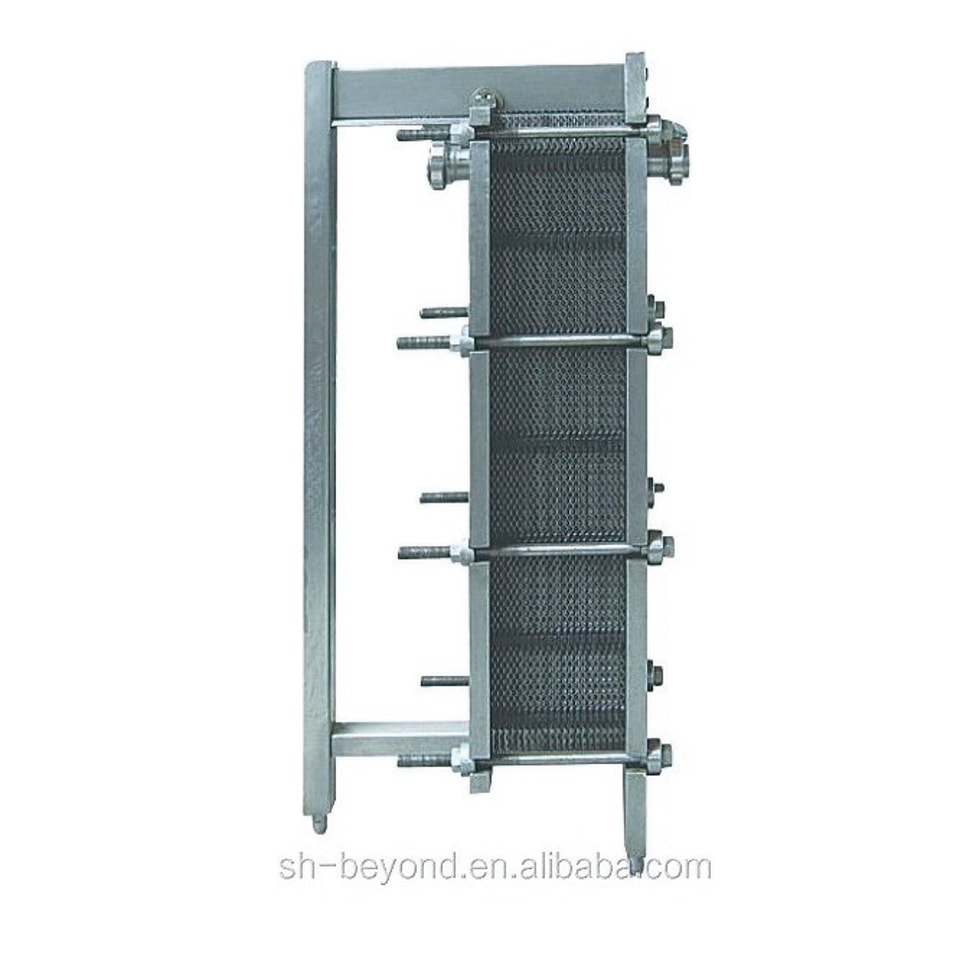

Deskripsi Produk

Penukar panas pelat adalah peralatan pertukaran panas yang sangat efisien, dapat digunakan di bidang seperti bahan kimia, metalurgi, minyak bumi, pembangkit listrik, bahan kimia pertanian, pembuatan kertas, farmasi, pendingin udara, bir, minuman, dan proyek biologi. Alat ini memiliki keunggulan struktur ringkas, area pertukaran panas besar, ukuran pemasangan kecil, serta mudah dibongkar, dibersihkan, dan dirawat. Penukar panas pelat produksi perusahaan kami menggunakan baja tahan karat dan gasket penyegel karet pengunci, sehingga sangat cocok untuk makanan, minuman, dan produk susu. Bahan pelat: US304, SUS316L, pelat titanium, dll. Bahan gasket karet: NBR, NBR, EPDM, TP. Luas satu pelat: 0,05㎡, 0,1㎡, 0,16㎡, 0,26㎡, 0,6㎡

Parameter teknis:

1· luas pertukaran panas satu pelat: 0,16㎡

2· luas pertukaran panas satu mesin: 16㎡

3· dimensi keseluruhan: 1200*350*1320mm
