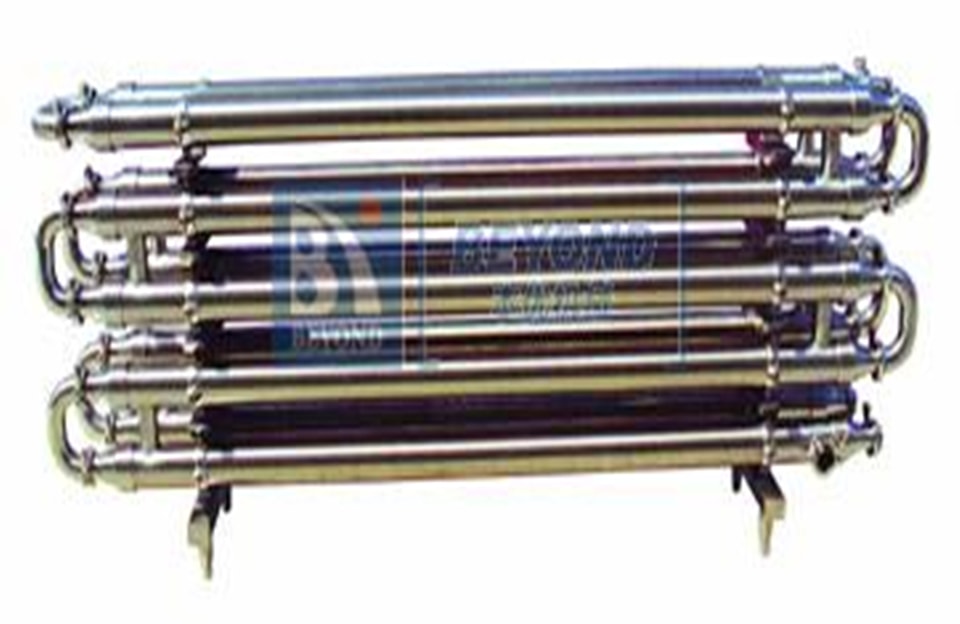

Penukar panas tubular adalah jenis peralatan penukar panas yang umum digunakan untuk memindahkan panas pada fluida. Alat ini terdiri dari deretan pipa, di mana satu fluida mengalir melalui pipa bagian dalam dan fluida lainnya mengalir melalui pipa bagian luar, sehingga terjadi perpindahan panas di antara keduanya.
Prinsip kerja penukar panas tubular adalah sebagai berikut:
1. Aliran fluida:Dua jenis fluida yang berbeda (cair atau gas) mengalir melalui pipa bagian dalam dan pipa bagian luar dari penukar panas tubular. Satu fluida masuk ke pipa bagian dalam dan disebut fluida dalam, sedangkan fluida lainnya mengalir melalui pipa bagian luar dan disebut fluida luar.
2. Perpindahan panas:Saat fluida di dalam dan di luar pipa memindahkan panas melalui dinding pipa, panas berpindah dari fluida bersuhu lebih tinggi ke fluida bersuhu lebih rendah, sehingga terjadi pertukaran panas.
3. Metode perpindahan panas utama:Penukar panas tubular terutama memindahkan panas melalui konveksi dan konduksi panas. Konduksi panas pada dinding pipa dapat mengurangi perbedaan suhu antara fluida di dalam dan di luar pipa, sehingga meningkatkan efisiensi perpindahan panas.
4. Pemisahan fluida:Untuk memastikan kedua fluida tetap terisolasi dan mencegah pencampuran, penukar panas tubular biasanya dilengkapi dengan langkah penyegelan yang tidak bocor.
Keunggulan penukar panas tubular:
1. Perpindahan panas efisien:Karena fluida di dalam dan di luar pipa dapat bergerak secara arus berlawanan atau arus berlawanan murni, penukar panas tubular memiliki efisiensi perpindahan panas yang tinggi.
2. Fleksibilitas:Penukar panas tubular dapat menyesuaikan dengan berbagai kebutuhan proses dan sifat fluida. Dengan mengubah desain pipa dan tata letak fluida, alat ini dapat memenuhi berbagai kebutuhan perpindahan panas.
3. Kekuatan tekan tinggi:Karena pipa umumnya terbuat dari bahan logam, penukar panas tubular memiliki ketahanan tekan yang baik dan cocok untuk kondisi kerja suhu tinggi dan tekanan tinggi.
Aplikasi:Peralatan ini terutama digunakan untuk pra-pasteurisasi produk cair, seperti bubur buah, pure buah, daging buah, dan lain-lain. Suhu kerja normalnya dapat mencapai 55-90℃.
Cocok dihubungkan dengan pompa ulir tunggal atau pompa sentrifugal untuk pengangkutan.Rincian teknis:
Kapasitas proses: 1T/H-10T/jam;
Aliran: Produk mengalir bolak-balik dalam beberapa lintasan.
Lapisan isolasi aman dari baja tahan karat;
Suhu keluar dapat mencapai hingga ≦100℃.
Penukar panas tubular banyak digunakan di berbagai industri, seperti kimia, minyak bumi, listrik, makanan, dan farmasi. Alat ini memainkan peran penting dalam meningkatkan efisiensi pemanfaatan energi panas, mencapai penghematan energi, dan pengendalian kualitas produk.
